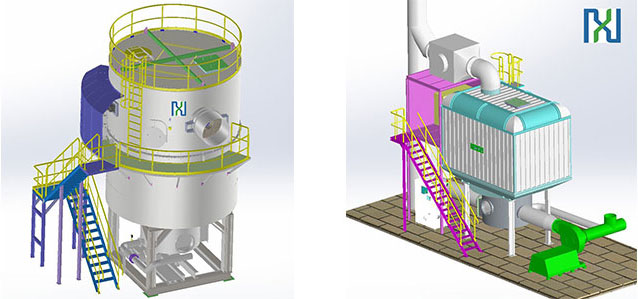

旋轉式RTO廢氣處理效率高達99%，熱回收率高達95%，若有機廢氣濃度足夠，很容易實現氧化爐的自我維持，而不用添加燃料。對于旋轉式RTO的結構組成大家有多少了解？今天就來說說旋轉式RTO的結構組成。

旋轉RTO的結構組成有：過濾器、LEL檢測器、阻火器、工藝風機、清洗風機、旋轉閥、蜂窩蓄熱器、氧化室、熱旁路等。

1、燃燒器

采用了一種特殊的燃氣燃燒器和燃料燃燒器，對MAXON介質廢氣進行了凈化處理。

2、LEL探測器

LEL探測器是一種監測爆炸臨界點的儀器，它可以實時檢測進口廢氣濃度，并將信息和數據傳輸?shù)娇刂葡到y(tǒng)，控制系統通過判斷檢測數據來控制設備的安全運行。

3、防爆裝置破裂

當設備發生異常(爆炸等)時，安裝在鼓風機與進氣管之間的防爆片自動斷裂，設備內氣體直接排放到大氣中，防止事故發生。

4、旋轉閥

旋轉分配器與裝置連接采用全封閉結構，不會有廢氣泄漏。

（1）轉子旋轉改變氣流方向，變頻器驅動減速電機。

（2）轉子轉速：0.2-0.3 RPM。

（3）轉子和定子之間采用機械柔性密封和空氣密封，為了保持密封和清潔，風機采用連續送風。

5、蜂窩陶瓷蓄熱器

具有蓄熱、阻力小、熱沖擊穩定性好、耐高溫等特點。

（1）蓄熱層分為進氣、清洗、隔離、排氣12個區域。

（2）12個區域中的5個用于進氣口，5個相反方向的區域用于排氣，剩下的兩個區域中的一個用于清潔，另一個用于隔離。

旋轉式RTO因其結構緊湊，運行穩定，氣流無波動，故障率低等優點，受到了廣大企業的喜愛，在化工、醫藥等行業得到了廣泛應用。
